Technikum / Ausstattung der Forschungsgruppe Kunststofftechnik

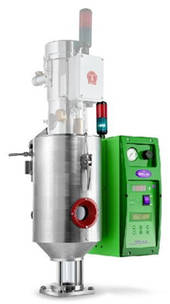

Technische Daten

  • Trichterinhalt 6L
  • Trocknende Materialmenge: 0,6 - 3,5 kg/h
  • Luftdurchflussmenge: 1 – 5 m³/h
  • Temperaturen: -55°C bis max. 180°C
  • Übertrocknungsschutz

Merkmale

  • zweifacher Turm
  • Hohe Leistung: Dew Point -55°C
  • ANTISTRESS-Vorrichtung
  • Statisches Relais
  • Serielle Schnittstelle

Technische Daten

  • Zweischneckenextruder
  • Schneckenaußendurchmesser D = 18 mm
  • Schneckenlänge 40 D, 10-Gehäuse modularer Aufbau
  • Seitenbeschickung
  • Durchsatzleistungen bis zu 40 kg / h, Ansätze ab 200 g
  • Maximale Drehzahl 1200 1/min
  • Einfache Bedienung über SPS-Steuerung und Touch-Screen Bildschirm
  • Baujahr 2007

Zubehör

  • Wasserbad
  • Granulator

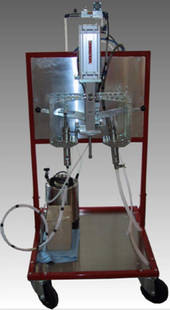

Technische Daten

  • Druckluftbetrieben
  • 1/4" Druckluftanschluss
  • Zul. Betriebsdruck: 8 bar
  • Pumpenkombination: 25/17
  • Dosierbereich B-Komponente: 15,2 % - 39,9 %
  • Reinigungseinheit
  • 2 Komponenten Injektionspistole
  • Rezirkuliereinheit
  • Statikmischer
  • Fördervolumen / Doppelhub: 29 ccm

Technische Daten

  • Druckluftbetrieben
  • Zul. Betriebsdruck: 6 bar
  • 1/8" Druckluftanschluss
  • Luftverbrauch: 1.200 l/min
  • Druckübersetzungsverhältnis: 18,5:1
  • Fördervolumen / Doppelhub: 150 ccm
  • Härterdosierung: 0,7 % - 3,4 %
  • Schlauchlänge: 7,5 m

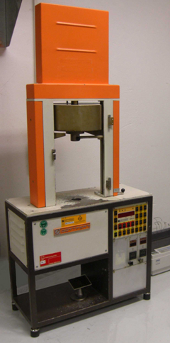

Technische Daten

  • automatische Messung des MVR-Wertes mit 6 vorwählbaren Belastungsgewichten
  • Messung nach der DIN EN ISO 1133
  • größte Temperaturabweichung über der nutzbaren Prüfzylinderlänge: 0,5°C
  • Prüfkanaldurchmesser: 9,5 mm
  • Kapillarenabmessung: L/D = 8/2,1 mm
  • Prüfstempeldurchmesser: 9,5 mm
  • Belastungsgewichte: 1,20; 2,16; 3,80; 5,00; 10,0; 21,6 kg
  • Messbereiche (MVR-Werte):
    • theoretisch von 0,03 - 500
    • praktisch ausnutzbar von 0,1 - 250

Prüfkammer

  • elektrisch geheizt mit zwei Heizkreisen
  • auswechselbarer Prüfzylinder
  • durch Schnellverschluß gehaltene Normdüse
  • größte Temperaturabweichung über der nutzbaren Prüfzylinderlänge: 0,5°C
  • Temperaturfühler: 2 x Pt 100 DIN
  • Prüfkanallänge: 175 mm
  • Prüfkanaldurchmesser: 9,5 mm
  • Kapillarenabmessung: L/D = 8/2,1 mm
  • Kapillarenmaterial: Wolfram-Karbid

Prüfstempel

  • Durchmesser : 9,5 mm

Antrieb

  • Kondensatormotor
  • Leistung: 150 Watt
  • Überlastungsschutz: Rutschkupplung
  • Kraftübertragung: Zahnriemen
  • Belastungsgewicht: 1,2 ; 2,16 ; 3,8 ; 5,0 ; 10,0 ; 21,6 kg

Messbereiche (MVR-Werte)

  • theoretisch von 0,03 - 500
  • praktisch ausnutzbar von 0,1 - 250

Display

  • Anzeigestellen: 6
  • Anzeigeumpfang: von 0,00001 bis 999999
  • Zeichenhöhe: 12 mm
  • Farbe: LED rot

Tastatur

  • 24 Tasten mit Druckpunkt

Endschalter

  • Als Endschalter sind verschleißfreie Lichtschranken eingesetzt.

Technische Daten

  • Schneckendurchmesser 18 mm
  • Spritzteilgewicht 18 g (PS)
  • Schließkraft 50 t
  • Spritzdruck max. 2500 bar
  • Baujahr 2007
  • Moderne MC-5 Steuerung
  • Single Wasser Temperiergerät bis 200 °C

Technische Daten

  • Unterkolben-Rahmenbauweise
  • Nennpresskraft 1.600 kN
  • Flächendruck 6,4 n/mm2
  • Feindruckeinstellung 43-160 kN
  • Maximaler Druck 300 bar
  • Pressfläche 500 x 500 mm
  • Hub des Presstisches 300 mm
  • Maximale Heiztemperatur 400 °C
  • Kühlkanäle für Luft, Aerosol- und Wasserkühlung
  • I-PC mit Datenerfassung RUDAS
  • Frei modellierbare Druck-Temperatur-Zeit-Profile
  • Baujahr 2006

Technische Daten

  • Temperaturbereich bis max 200°C
  • Max. externes Volumen 9 l
  • Heizleistung 12 kW
  • Kühlleistung 41 KW
  • Förderleistung 60 l/min bei max 6 bar
  • Pumpleistung 1,1 kW
  • Anschlüsse 1/2" und 3/8"

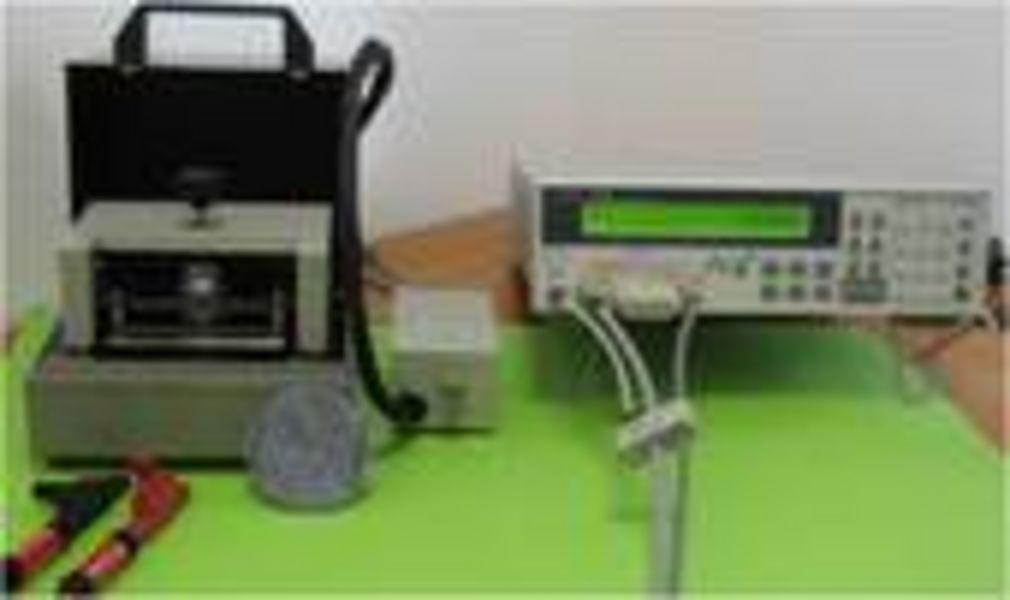

Technische Daten

  • Widerstandsmessbereich 103 Ω bis 1,6 x 1016 Ω
  • Prüfspannung 0,1 Vdc bis 1000 Vdc
  • Strommessbereich 60 x 10-15 dc bis 100 x 10-6 dc

Zubehör

  • Widerstandsmesszelle (Elektrodendurchmesser: 26/76 mm)
  • Krokodilsklemmen
